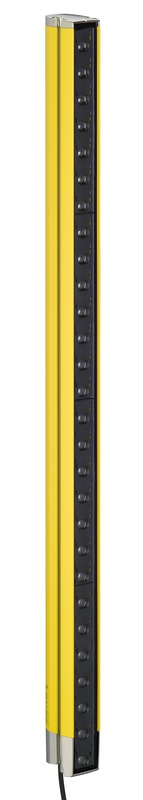

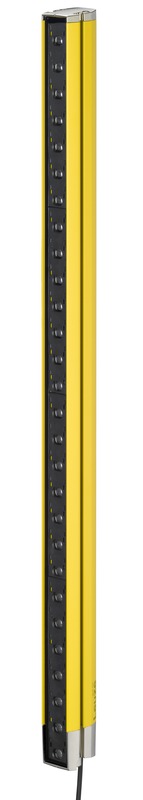

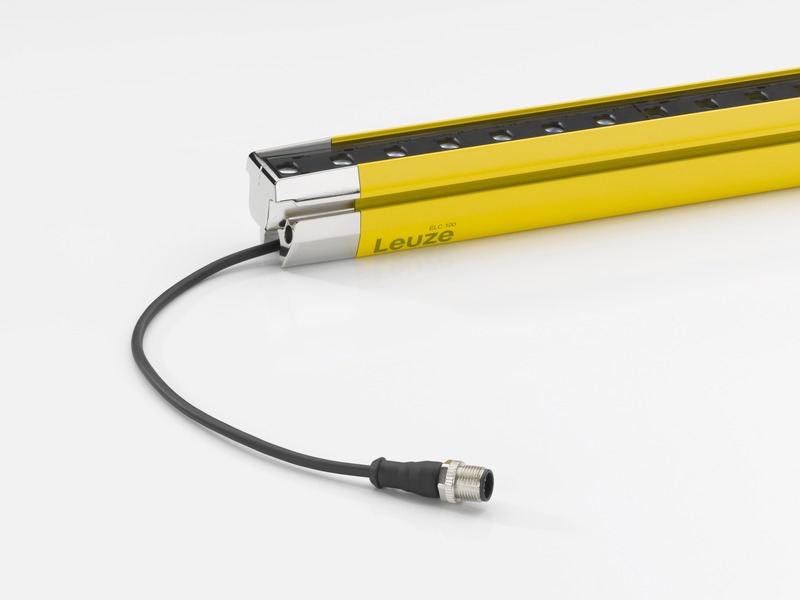

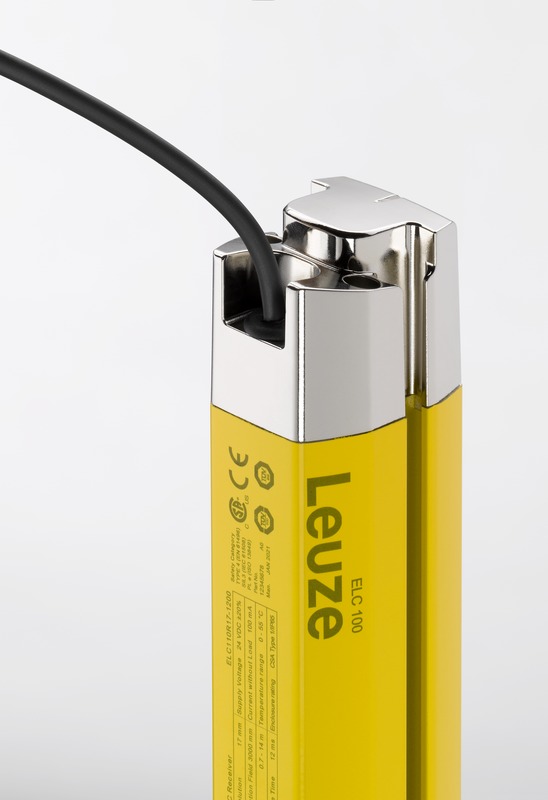

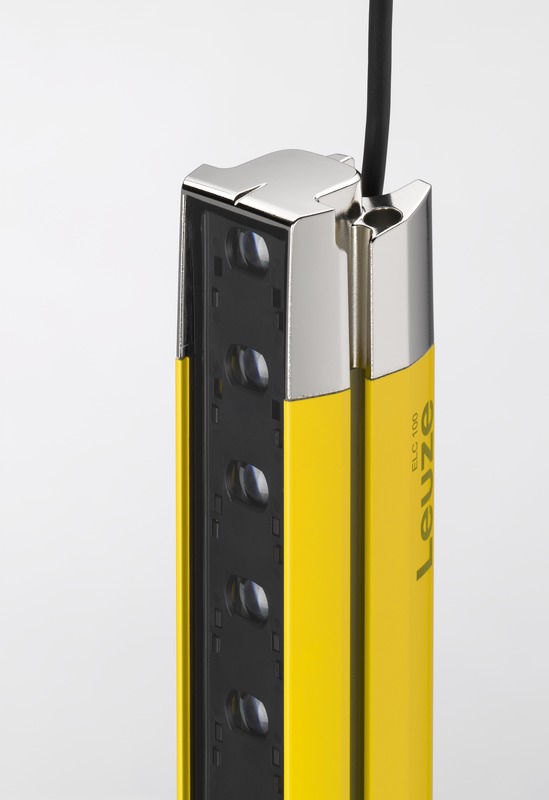

ELC110R30-300
Category: Güvenlik Bariyerleri
ELC110R30-300
Emniyet ışık perdesi alıcı
Ürün numarası: 72001303
Urun Detay
| Seri | ELC100 |
| Cihaz türü | Alıcı |
| içeriÄŸi | 2 adet somun taşı |
| Uygulama | Eldiven |
Ä°ÅŸlevler
| Ä°ÅŸlevler | Otomatik start/restart |
Karakteristik parametreler
| Tip | 4, IEC/EN 61496 |
| SIL | 3, IEC 61508 |
| SILCL | 3, IEC/EN 62061 |
| Performans Düzeyi (PL) | e, EN ISO 13849-1 |
| PFHD | 8E-09 Saatte |
| Kullanım süresi | 20 Yıllar, EN ISO 13849-1 |
| Kategori | 4, EN ISO 13849 |
Koruma alanı verileri
| Çözünürlük | 30 mm |
| Koruma alanı yüksekliÄŸi | 300 mm |
Optik veriler
| Senkronizasyon | verici ile alıcı arasında optik |
Elektrik verileri
| Koruma devresi | Aşırı gerilim koruması Kısa devre koruması |
Güç verileri
| Besleme gerilimi UB | 24 V, DC, -20 ... 20 % |
| Akım tüketimi, maks. | 100 mA |
Çıkışlar
| Güvenlikle iliÅŸkili anahtarlama çıkışı sayısı (OSSD’ler) | 2 Adet |
Güvenlikle iliÅŸkili anahtarlama çıkışları
| Tür | Güvenlikle iliÅŸkili anahtarlama çıkışı OSSD |
| Anahtarlama voltajı yüksek, min. | 18 V |
| Anahtarlama voltajı düÅŸük, maks. | 2,5 V |
| Anahtarlama voltajı, tip. | 22,5 V |
| Voltaj türü | DC |
| Akım gerilimi, maks. | 50 mA |
| Yük endüktivitesi | 500.000 µH |
| Yük kapasitesi | 0,03 µF |
| Artık akım, maks. | 0,5 mA |
| Voltaj düÅŸmesi | 1,5 V |
Güvenlikle iliÅŸkili anahtarlama çıkışı 1
| Anahtarlama prensibi | +24 V anahtarlama |
| Anahtarlama elemanı | Transistör, PNP |
Güvenlikle iliÅŸkili anahtarlama çıkışı 2
| Anahtarlama prensibi | +24 V anahtarlama |
| Anahtarlama elemanı | Transistör, PNP |
Zaman davranışı
| Tepki verme süresi | 4,7 ms |
| Tekrar açılma süresi | 100 ms |
Bağlantı
| Bağlantı sayısı | 1 Adet |
Bağlantı 1
| Ä°ÅŸlev | Makine arayüzü |
| BaÄŸlantı türü | Yuvarlak konnektörlü kablo |
| Kablo uzunluÄŸu | 200 mm |
| Malzeme kılıf | PUR |
| Kablo rengi | siyah |
| Ä°letken enine kesiti | 0,2 mm² |
| Vida diÅŸi büyüklüÄŸü | M12 |
| Tip | erkek |
| Malzeme | Metal |
| Kutup sayısı | 4 kutuplu |
Kablo özellikleri
| Ä°zin verilen iletken kesiti, tip. | 0,25 mm² |
| Bağlantı kablosu uzunluğu, maks. | 15 m |
| Ä°zin verilen kablo baÄŸlantısı direnci, maks. | 20 Ω |
Mekanik bilgiler
| Ölçü (G x Y x U) | 34,7 mm x 315 mm x 39,3 mm |
| Malzeme gövde | Metal |
| Metal gövde | Alüminyum |
| Malzeme lens kapağı | Plastik / PMMA |
| Malzeme uç kapaklar | Çinko baskı döküm |
| Net ağırlık | 530 g |
| Gövde rengi | sarı, RAL 1021 |
| Montaj braketi türü | Montaj braketi açıları Somun montajı |
