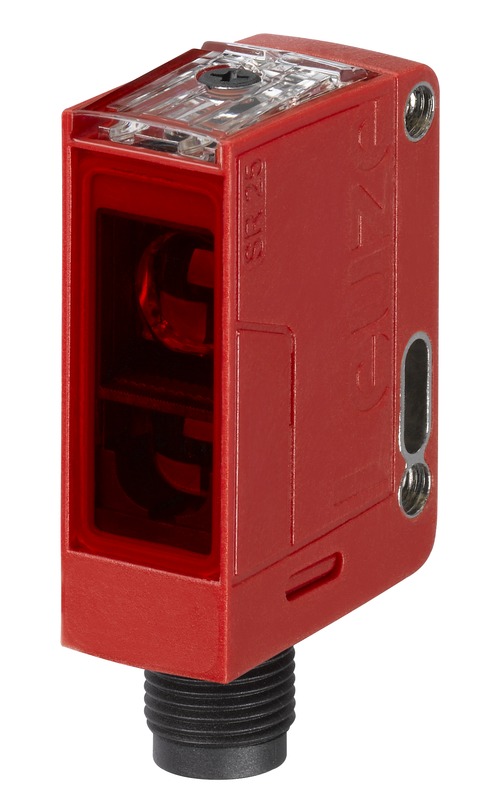

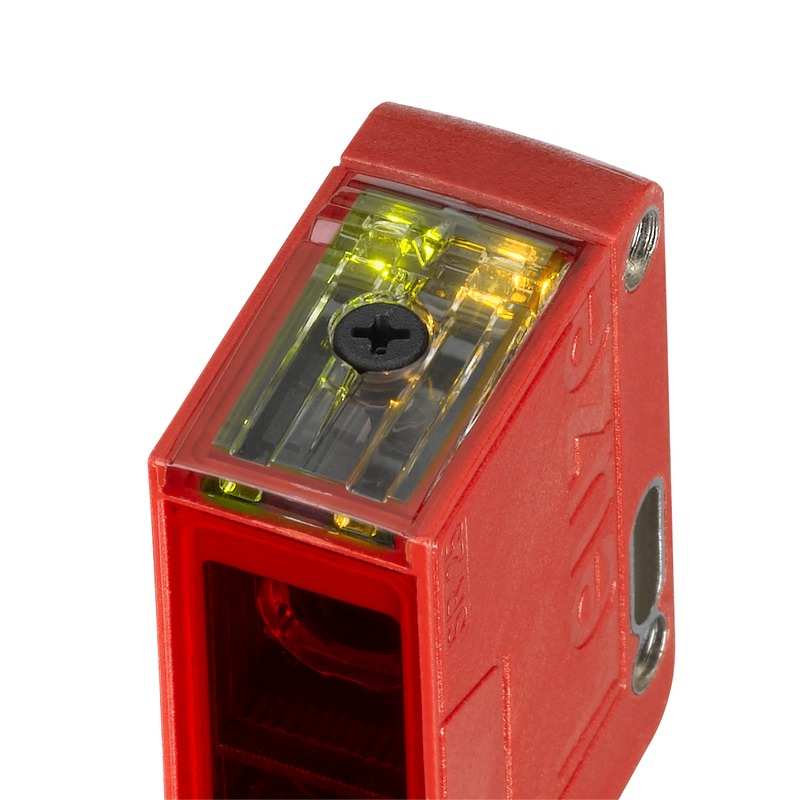

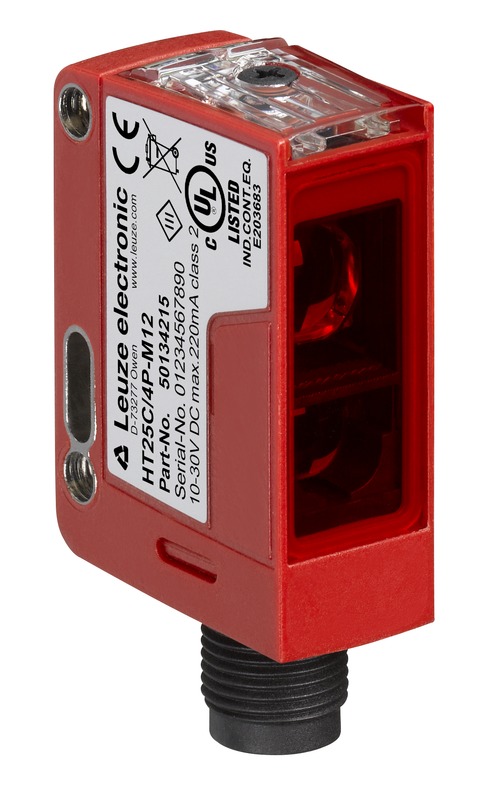

HT25C.XL/4P-M12
Category: Cisimden Yansımalı
HT25C.XL/4P-M12
Arka plan bastırmalı sensör
Ürün numarası: 50139619
Urun Detay
| Seri | 25C |
| Çalışma prensibi | Arka plan bastırmalı tarama prensibi |
Özel tasarım
| Özel tasarım | ışık spotu ekstra uzun ışık spotu (XL) |
Optik veriler
| siyah - beyaz hatası | < %10 ila 350 mm |
| Ä°ÅŸletme bölgesi, beyaz %90 | 0 ... 0,6 m |
| Ä°ÅŸletme bölgesi, gri %18 | 0,005 ... 0,5 m |
| Ä°ÅŸletme bölgesi, siyah %6 | 0,005 ... 0,45 m |
| Sınır mesafesi | 0 ... 0,6 m |
| Ayarlama aralığı | 50 ... 600 mm |
| Işık kaynağı | LED, Kırmızı |
| Işık spotu büyüklüÄŸü [sensör mesafesinde] | 15 mm x 40 mm [300 mm] |
| Hatalı açı | tip. ± 2° |
Elektrik verileri
| Koruma devresi | Kısa devre koruması Ters kutup koruması |
Güç verileri
| Besleme gerilimi UB | 10 ... 30 V, DC, artık dalgalanma dahil |
| Artık dalgalanma | 0 ... 15 %, UB |
| Açık devre akımı | 0 ... 20 mA |
Çıkışlar
| Dijital anahtarlama çıkışı sayısı | 2 Adet |
Anahtarlama çıkışı 1
| Anahtarlama elemanı | Transistör, PNP |
| Anahtarlama prensibi | açık anahtarlama |
Anahtarlama çıkışı 2
| Anahtarlama elemanı | Transistör, PNP |
| Anahtarlama prensibi | koyu anahtarlama |
Zaman davranışı
| Anahtarlama frekansı | 1.000 Hz |
| Tepki verme süresi | 0,33 ms |
Bağlantı
Bağlantı 1
| BaÄŸlantı türü | Yuvarlak konnektör |
| Vida diÅŸi büyüklüÄŸü | M12 |
| Malzeme | PUR |
| Kutup sayısı | 4 kutuplu |
Mekanik bilgiler
| Ölçü (G x Y x U) | 15 mm x 42,7 mm x 30 mm |
| Malzeme gövde | Plastik |
| Plastik gövde | ABS |
| Malzeme lens kapağı | Plastik |
| Net ağırlık | 22 g |
| Montaj braketi türü | M4 vida diÅŸine sahip geçiÅŸ montaj braketi opsiyonel montaj braketi üzerinden |
| Malzeme uyumluluÄŸu | ECOLAB |
