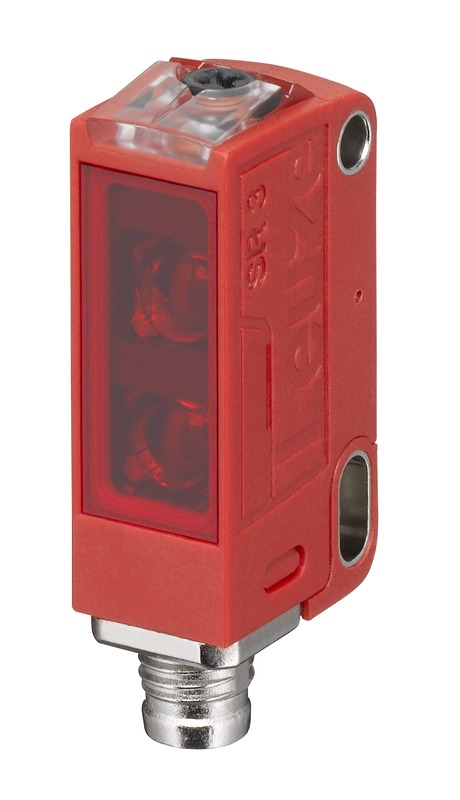

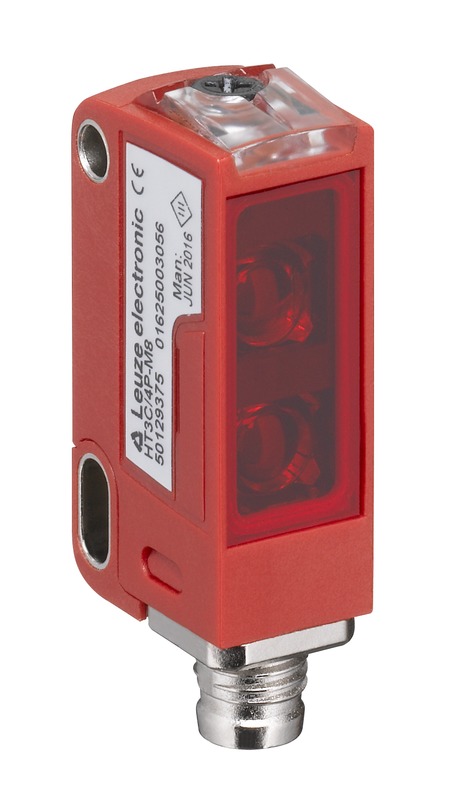

HT3C.S/6G-M8
Category: Cisimden Yansımalı
HT3C.S/6G-M8
Arka plan bastırmalı sensör
Ürün numarası: 50137050
Urun Detay
| Seri | 3C |
| Çalışma prensibi | Arka plan bastırmalı tarama prensibi |
| Uygulama | Küçük parçaların tespiti |
Özel tasarım
| Özel tasarım | küçük ışık spotu (S) |
Optik veriler
| siyah - beyaz hatası | < %10 ila 100 mm |
| Ä°ÅŸletme bölgesi, beyaz %90 | 0,005 ... 0,2 m |
| Ä°ÅŸletme bölgesi, gri %18 | 0,01 ... 0,15 m |
| Ä°ÅŸletme bölgesi, siyah %6 | 0,015 ... 0,12 m |
| Sınır mesafesi | 0,005 ... 0,2 m |
| Ayarlama aralığı | 15 ... 200 mm |
| Işık kaynağı | LED, Kırmızı |
Elektrik verileri
| Koruma devresi | Kısa devre koruması Ters kutup koruması |
Güç verileri
| Besleme gerilimi UB | 10 ... 30 V, DC, artık dalgalanma dahil |
| Artık dalgalanma | 0 ... 15 %, UB |
| Açık devre akımı | 0 ... 15 mA |
Çıkışlar
| Dijital anahtarlama çıkışı sayısı | 2 Adet |
Anahtarlama çıkışı 1
| Anahtarlama elemanı | Transistör, PuÅŸpul |
| Anahtarlama prensibi | açık ÅŸalterli (PNP)/koyu ÅŸalterli (NPN) |
Anahtarlama çıkışı 2
| Anahtarlama elemanı | Transistör, PuÅŸpul |
| Anahtarlama prensibi | koyu ÅŸalterli (PNP)/açık ÅŸalterli (NPN) |
Zaman davranışı
| Anahtarlama frekansı | 1.000 Hz |
| Tepki verme süresi | 0,5 ms |
Bağlantı
Bağlantı 1
| BaÄŸlantı türü | Yuvarlak konnektör |
| Vida diÅŸi büyüklüÄŸü | M8 |
| Malzeme | Metal |
| Kutup sayısı | 4 kutuplu |
Mekanik bilgiler
| Ölçü (G x Y x U) | 11,4 mm x 34,2 mm x 18,3 mm |
| Malzeme gövde | Plastik |
| Plastik gövde | PC-ABS |
| Malzeme lens kapağı | Plastik / PMMA |
| Net ağırlık | 10 g |
| Montaj braketi türü | GeçiÅŸ montaj braketi opsiyonel montaj braketi üzerinden |
| Malzeme uyumluluÄŸu | ECOLAB |
