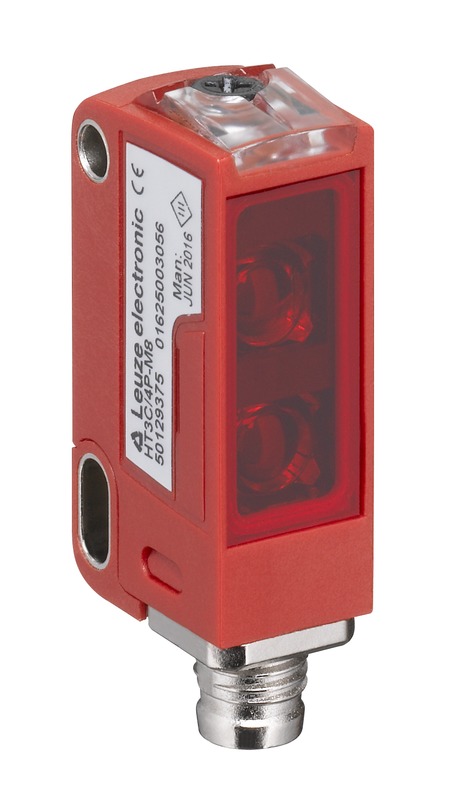

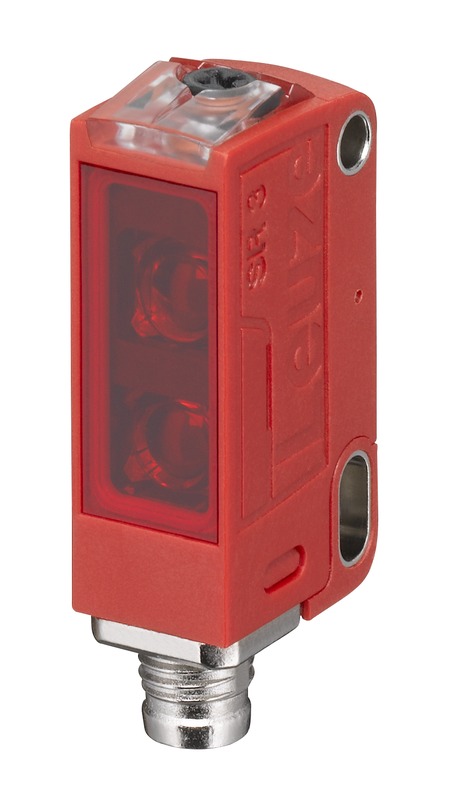

HT3C.XL/4P-M8
Category: Cisimden Yansımalı
HT3C.XL/4P-M8
Arka plan bastırmalı sensör
Ürün numarası: 50129383
Urun Detay
| Seri | 3C |
| Çalışma prensibi | Arka plan bastırmalı tarama prensibi |
| Uygulama | Kırılmış nesnelerin tespiti Saydam folyoları algılama Çok ÅŸeffaf ÅŸiÅŸelerin tespiti |
Özel tasarım
| Özel tasarım | ışık spotu ekstra uzun ışık spotu (XL) |
Optik veriler
| siyah - beyaz hatası | < %10 ila 60 mm |
| Ä°ÅŸletme bölgesi, beyaz %90 | 0,005 ... 0,05 m |
| Ä°ÅŸletme bölgesi, gri %18 | 0,005 ... 0,045 m |
| Ä°ÅŸletme bölgesi, siyah %6 | 0,005 ... 0,04 m |
| Sınır mesafesi, beyaz %90 | 0,005 ... 0,1 m |
| Sınır mesafesi, gri %18 | 0,005 ... 0,09 m |
| Sınır mesafesi, siyah %6 | 0,005 ... 0,08 m |
| Ayarlama aralığı | 20 ... 100 mm |
| Işık kaynağı | LED, Kırmızı |
| Işık spotu büyüklüÄŸü [sensör mesafesinde] | 3 mm x 40 mm [50 mm] |
Elektrik verileri
| Koruma devresi | Kısa devre koruması Ters kutup koruması |
Güç verileri
| Besleme gerilimi UB | 10 ... 30 V, DC, artık dalgalanma dahil |
| Artık dalgalanma | 0 ... 15 %, UB |
| Açık devre akımı | 0 ... 15 mA |
Çıkışlar
| Dijital anahtarlama çıkışı sayısı | 2 Adet |
Anahtarlama çıkışı 1
| Anahtarlama elemanı | Transistör, PNP |
| Anahtarlama prensibi | açık anahtarlama |
Anahtarlama çıkışı 2
| Anahtarlama elemanı | Transistör, PNP |
| Anahtarlama prensibi | koyu anahtarlama |
Zaman davranışı
| Anahtarlama frekansı | 1.000 Hz |
| Tepki verme süresi | 0,5 ms |
Bağlantı
Bağlantı 1
| BaÄŸlantı türü | Yuvarlak konnektör |
| Vida diÅŸi büyüklüÄŸü | M8 |
| Malzeme | Metal |
| Kutup sayısı | 4 kutuplu |
Mekanik bilgiler
| Ölçü (G x Y x U) | 11,4 mm x 34,2 mm x 18,3 mm |
| Malzeme gövde | Plastik |
| Plastik gövde | PC-ABS |
| Malzeme lens kapağı | Plastik / PMMA |
| Net ağırlık | 10 g |
| Montaj braketi türü | GeçiÅŸ montaj braketi opsiyonel montaj braketi üzerinden |
| Malzeme uyumluluÄŸu | ECOLAB |
