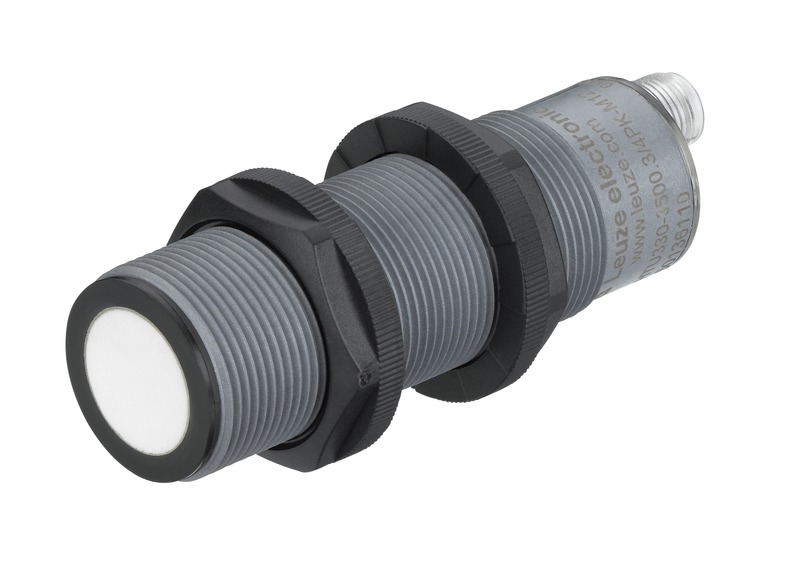

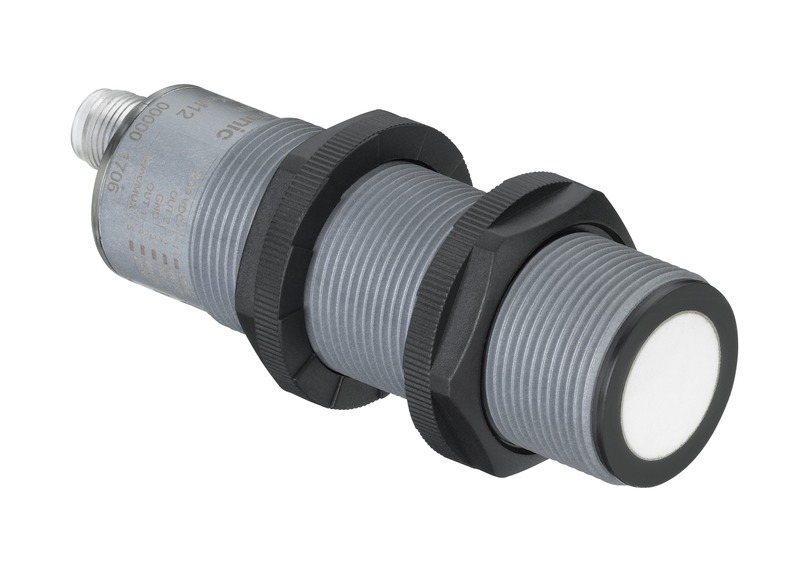

Urun Detay

Seri	330
Çalışma prensibi	Arka plan bastırmalı tarama prensibi
içeriÄŸi	2 adet montaj somunu M30

 Özel tasarım

Özel tasarım

2 bağımsız anahtarlama çıkışı Senkron çalışma Çoklu çalışma

 Optik veriler

Ä°ÅŸletme bölgesi	emniyetli çalışma mesafesi
Ä°ÅŸletme bölgesi	0,25 ... 3,5 m
Açılma açısı	7 °
Işınlama yönü	önde

 Ölçüm verileri

Çözünürlük	5 mm
Tekrar edilebilirlik	0,5 %
Referans boyutu tekrar edilebilirlik	Son deÄŸer
Sıcaklık kayması	8 %
Sıcaklık kayması referans büyüklüÄŸü, nispi	Son deÄŸer

 Elektrik verileri

Koruma devresi

Endüksiyon koruması Kısa devre koruması Ters kutup koruması

 Güç verileri

Besleme gerilimi UB	12 ... 30 V, DC
Artık dalgalanma	0 ... 5 %, UB
Açık devre akımı	0 ... 50 mA
Anahtarlama histerezi	1 %

 Çıkışlar

Dijital anahtarlama çıkışı sayısı

2 Adet

 Anahtarlama çıkışları

Anahtarlama akımı, maks.

100 mA

 Anahtarlama çıkışı 1

Anahtarlama elemanı	Transistör, NPN
Anahtarlama prensibi	Kapatıcı (NO)

 Anahtarlama çıkışı 2

Anahtarlama elemanı	Transistör, NPN
Anahtarlama prensibi	Açıcı (NC)

 GiriÅŸler/çıkışlar seçilebilir

GiriÅŸ/çıkış sayısı seçilebilir	1 Adet
Voltaj türü, giriÅŸler	DC

 GiriÅŸ/çıkış 1

Ä°ÅŸlev

Karşılıklı etkileşimin engellenmesi

 Zaman davranışı

Anahtarlama frekansı	2 Hz
Ultrasonik frekans	112 kHz
Tepki verme süresi	250 ms
Hazırlık gecikmesi	500 ms

 BaÄŸlantı

 BaÄŸlantı 1

BaÄŸlantı türü	Yuvarlak konnektör
Vida diÅŸi büyüklüÄŸü	M12
Malzeme	Plastik
Kutup sayısı	5 kutuplu
Kodlama	A kodlu

 Mekanik bilgiler

Yapı şekli	Silindirik
Vida diÅŸi büyüklüÄŸü	M30 x 1,5 mm
Ölçü (Ø x U)	30 mm x 98,8 mm
Malzeme gövde	Plastik
Plastik gövde	Polibütilen (PBT)
Malzeme aktif yüzey	Plastik, Fiberglas takviyeli epoksi reçine
Ultrason dönüÅŸtürücüsü malzemesi	Piezo seramik (KurÅŸun titan zirkon oksit (PZT)
Net ağırlık	140 g
