Urun Detay

Seri	418
Çalışma prensibi	Arka plan bastırmalı tarama prensibi
içeriÄŸi	2 adet montaj somunu M18

 Özel tasarım

Özel tasarım

2 bağımsız anahtarlama çıkışı Senkron çalışma Çoklu çalışma

 Optik veriler

Ä°ÅŸletme bölgesi	emniyetli çalışma mesafesi
Ä°ÅŸletme bölgesi	0,15 ... 1,3 m
Açılma açısı	16 °
Ses lobu geliÅŸimi	standart
Işınlama yönü	önde

 Ölçüm verileri

Tekrar edilebilirlik	0,15 %
Referans boyutu tekrar edilebilirlik	Son deÄŸer
Sıcaklık kayması	1,5 %
Sıcaklık kayması referans büyüklüÄŸü, nispi	Son deÄŸer

 Elektrik verileri

Koruma devresi

Endüksiyon koruması Kısa devre koruması Ters kutup koruması

 Güç verileri

Besleme gerilimi UB	15 ... 30 V, DC
Artık dalgalanma	0 ... 10 %, UB
Açık devre akımı	30 ... 50 mA

 Çıkışlar

Dijital anahtarlama çıkışı sayısı

2 Adet

 Anahtarlama çıkışları

Anahtarlama akımı, maks.

150 mA

 Anahtarlama çıkışı 1

Anahtarlama elemanı	Transistör, PuÅŸpul
Anahtarlama prensibi	IO-Link / açıcı/kapatıcı

 Anahtarlama çıkışı 2

Anahtarlama elemanı	Transistör, PNP
Anahtarlama prensibi	NC (normalde kapalı/normalde açık kontak

 GiriÅŸler/çıkışlar seçilebilir

GiriÅŸ/çıkış sayısı seçilebilir	1 Adet
Anahtarlama voltajı, çıkışlar	tip. UB / 0 V
Voltaj türü, giriÅŸler	DC
Anahtarlama voltajı, giriÅŸler	tip. UB / 0 V

 GiriÅŸ/çıkış 1

Ä°ÅŸlev

Aktivasyon girdisi Serbest yapılandırılabilir Tanıtma girişi

 Zaman davranışı

Anahtarlama frekansı	8 Hz
Ultrasonik frekans	200 kHz
Tepki verme süresi	62 ms
Hazırlık gecikmesi	300 ms

 Arayüz

Tür

IO-Link

 IO-Link

Teknik özellik

V1.1

 BaÄŸlantı

 BaÄŸlantı 1

BaÄŸlantı türü	Yuvarlak konnektör
Vida diÅŸi büyüklüÄŸü	M12
Malzeme	Metal
Kutup sayısı	5 kutuplu
Kodlama	A kodlu

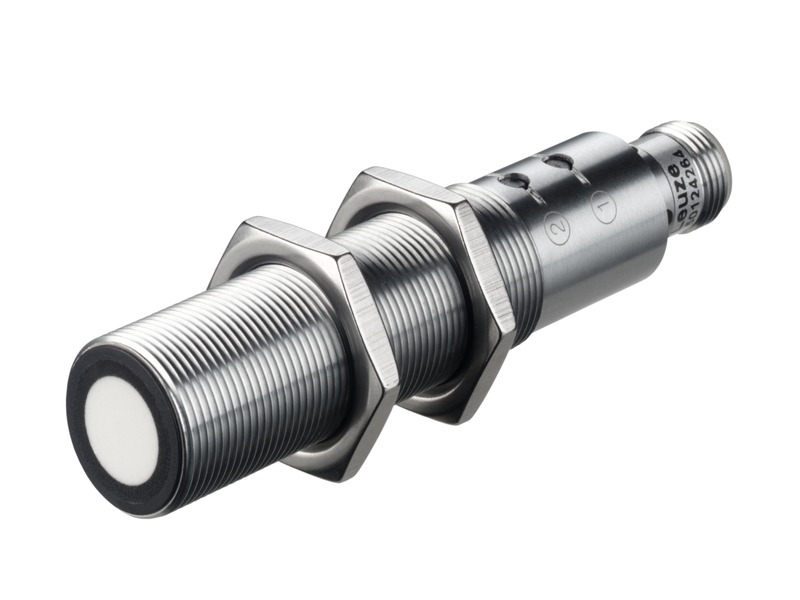

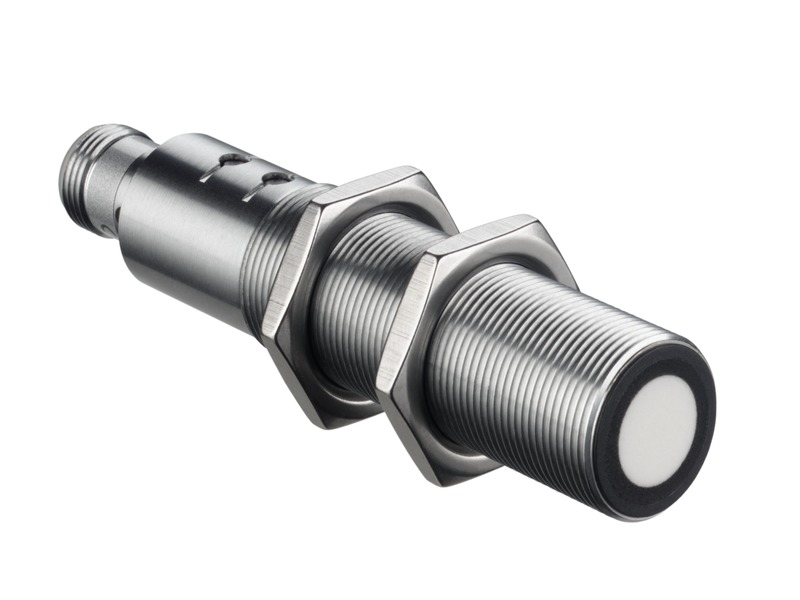

 Mekanik bilgiler

Yapı şekli	Silindirik
Vida diÅŸi büyüklüÄŸü	M18 x 1 mm
Ölçü (Ø x U)	18 mm x 90 mm
Malzeme gövde	Metal
Metal gövde	Nikelli pirinç
Ultrason dönüÅŸtürücüsü malzemesi	Piezo seramik (KurÅŸun titan zirkon oksit (PZT)
Net ağırlık	50 g
