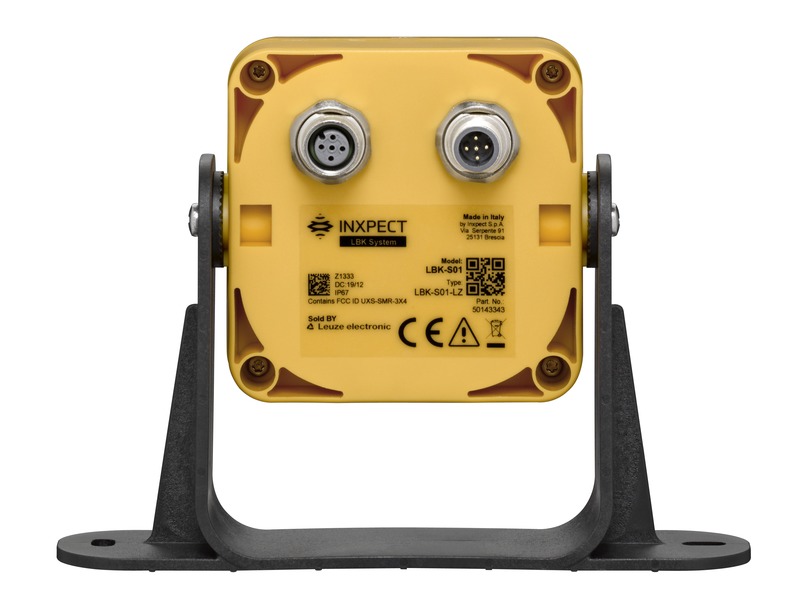

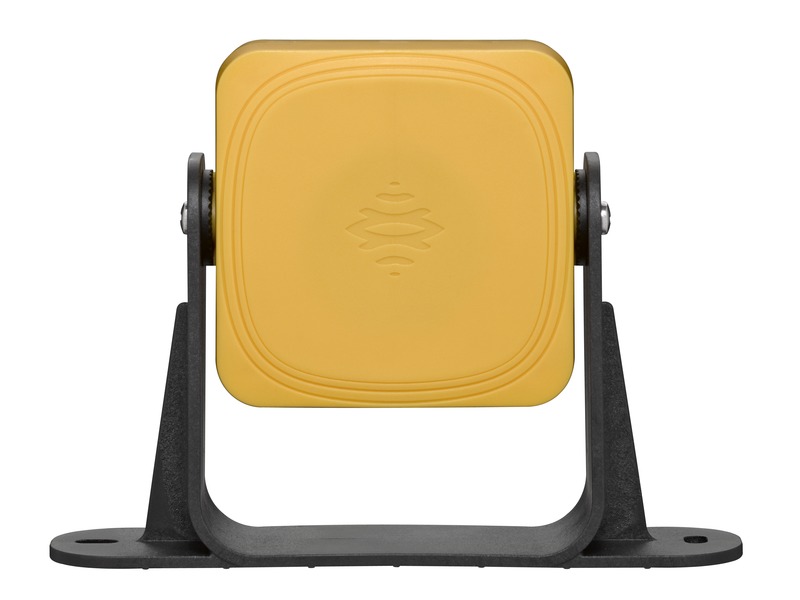

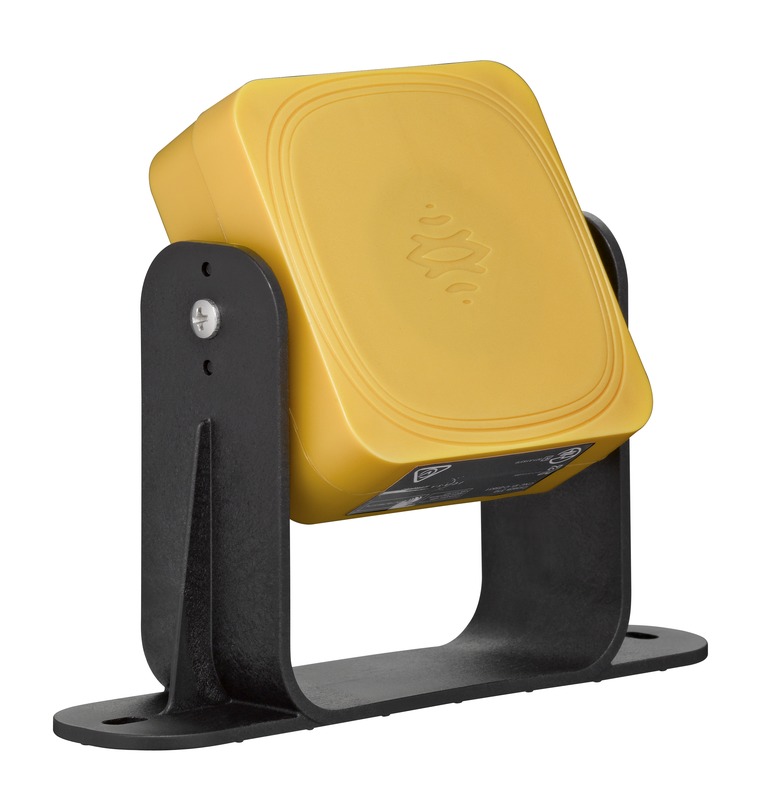

LBK S-01
Category: Emniyet Radar Sensörü
LBK S-01
Emniyet radar sensörü
Ürün numarası: 50143343
Urun Detay
| Seri | LBK-S01-LZ |
| Tür | Radar sensörü |
| Uygulama | Sabit eriÅŸim koruması Sabit tehlikeli bölge emniyeti |
Radar tekniÄŸi verileri
| Çalışma prensibi | FMCW Hareket algılama Ä°nsanları algılama |
| Algılama bölgesi | 0 ... 4 m |
| Işınlama açısı, yatay | Narrow: 50° Wide: 110° |
| Işınlama açısı, dikey | Narrow: 15° Wide: 30° |
| Yayılan güç | ≤ 13 dBm |
| Frekans alanı | 24.000 ... 24.500 MHz |
Ä°ÅŸlevler
| İşlevler | Hareket algılama İnsanları algılama |
Karakteristik parametreler
| SIL | 2, IEC 61508 |
| SILCL | 2, IEC/EN 62061 |
| Performans Düzeyi (PL) | d, EN ISO 13849-1 |
| PFHD | 4,34E-08 Saatte |
| Kullanım süresi | 20 Yıllar, EN ISO 13849-1 |
| Kategori | 2 (tüm çıkışlar için 3), EN ISO 13849 |
Elektrik verileri
Güç verileri
| Besleme gerilimi UB | 12 V, DC, -20 ... 20 % |
| Güç tüketimi, maks. | 1,2 W |
Zaman davranışı
| Tepki verme süresi | 100 ms |
| Yeniden çalıştırma süresi (otomatik baÅŸlatma) | 10.000 ms |
Bağlantı
| Bağlantı sayısı | 2 Adet |
Bağlantı 1
| Ä°ÅŸlev | BUS IN Gerilim beslemesi |
| BaÄŸlantı türü | Yuvarlak konnektör, Ä°ki çift delinmiÅŸ çift iletken |
| Vida diÅŸi büyüklüÄŸü | M12 |
| Tip | erkek |
| Malzeme | Metal |
| Kutup sayısı | 5 kutuplu |
Bağlantı 2
| Ä°ÅŸlev | BUS ÇIKIÅž |
| BaÄŸlantı türü | Yuvarlak konnektör |
| Vida diÅŸi büyüklüÄŸü | M12 |
| Tip | diÅŸi |
| Malzeme | Metal |
| Kutup sayısı | 5 kutuplu |
Kablo özellikleri
| Ä°zin verilen iletken kesiti, tip. | 0,34 mm² |
| Bağlantı kablosu uzunluğu, maks. | 30 m |
Mekanik bilgiler
| Ölçü (G x Y x U) | 165 mm x 125 mm x 53 mm |
| Malzeme gövde | Plastik |
| Plastik gövde | PA 66 |
| Montaj askısı malzemesi | PA 66, cam fiber takviyeli |
| Net ağırlık | 200 g |
| Gövde rengi | sarı, RAL 1023 |
